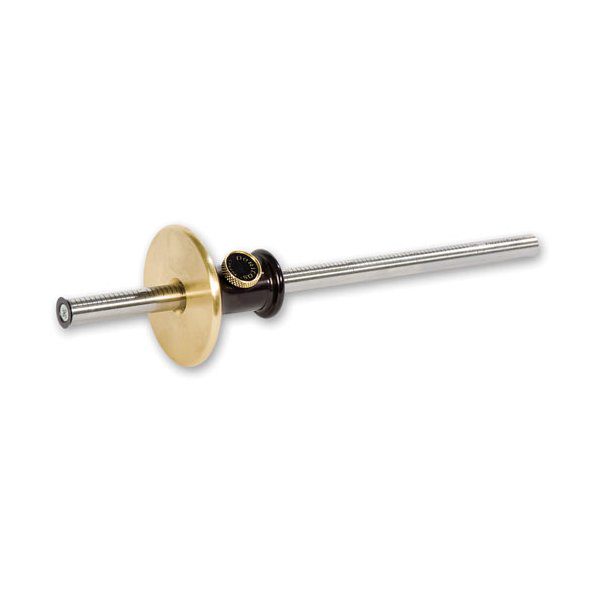

05N3321 TRUSCHINO O GRAFFIETTO DA MARCATURA VERITAS
Il truschino nella sua forma più classica, semplice e versatile.
Grazie al tagliente circolare non vi è pericolo di impuntamento e la linea riportata sul legno, particolarmente traverso vena, è netta e profonda. L’interno del manico ospita un sistema a frizione che trattiene l’asta e facilita il posizionamento a misura. Può essere usato come profondimetro. Il corpo è in alluminio estruso verniciato a polvere ed il piatto è in ottone per garantire uno scorrimento ottimale in ogni situazione. Un comodo sistema graduato sull’asta permette di settare l’apertura con la massima precisione.
Marcatura con una precisione senza precedenti
4.8 mm (3/16”) di regolazione fine
Un incavo nella faccia in ottone antiurto protegge la ruota quando non è utilizzata
Area di lavoro 150 mm
Istruzioni
Per regolare il graffietto devono essere allentate la vite zigrinata ed il dado in ottone. Girare in senso antiorario di circa mezzo giro la vite zigrinata e, mentre si trattiene il colletto nero con una mano, con l’altra si allenta il dado in ottone (di solito mezzo giro è sufficiente) fino a che l’asta possa scorrere nel corpo.
Per una regolazione fine ottimale, trattenere il corpo ed allentare il colletto nero in modo da avere uno spazio di circa 3 mm tra il corpo ed il colletto. Regolare la distanza facendo scivolare il corpo lungo l’asta fino al punto desiderato. Bloccare la regolazione trattenendo il colletto nero in una mano e stringendo il dado in ottone con l’altra. La regolazione fine si effettua trattenendo il corpo e ruotando il dado in ottone. Serrare la vite zigrinata per bloccare la regolazione.
Il tagliente a rotella può essere retratto all’interno della faccia del graffietto per riporlo in piedi.
