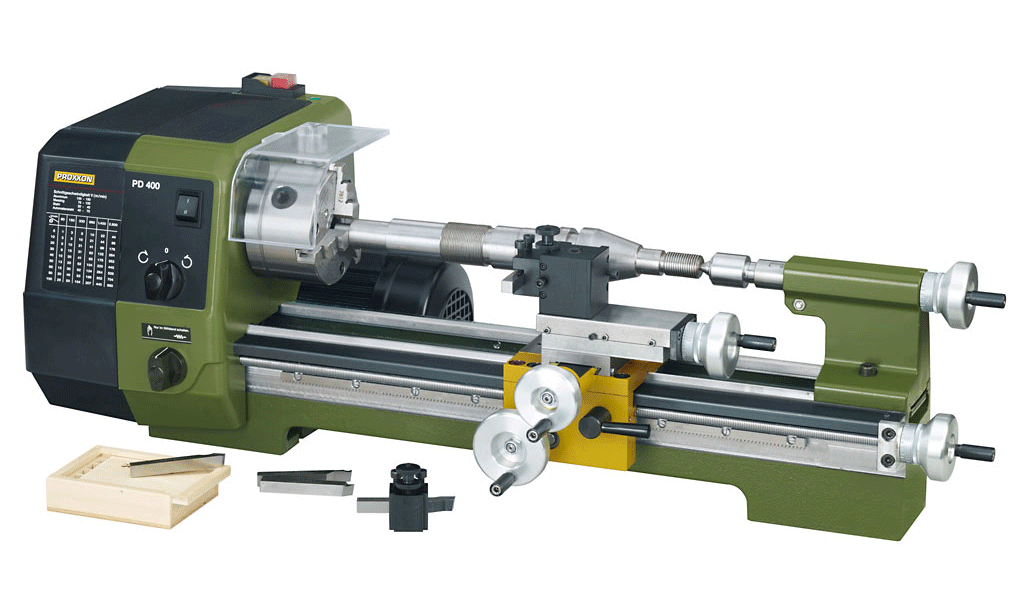

PROXXON – PD 400 tornio di precisione – 24400

Per la lavorazione di acciaio, ottone, alluminio e plastica. Per tornire in piano, tornire longitudinalmente, torniture coniche e filettature. Con un ricco sistema di accessori si puó anche forare,fresare e scanalare.
Basamento della macchina: In pregiata ghisa acciaiosa con nervature trasversali, guide piano-prismatiche rettificate con ampio interasse. Lavoro privo di vibrazioni anche sotto forte carico. Sul retro flangia con fori filettati per il fissaggio della testata fresatrice PF 230.Vite conduttrice con carenatura di protezione.
Testata fuso operatore: In pressofusione di alluminio. Asse principale sovradimensionato con due cuscinetti a rulli conici riregistrabili e alesatura conica MK 3 sul lato mandrino. Foro passante albero motore 20,5 mm. Coassialitá senza mandrino 1/100 mm. Interruttore girevole per l’inserimento dell’avanzamento automatico (a scelta0,07 oppure 0,14 mm/giro). Vite conduttrice a filettatura trapezoidale (12 x 1,5 mm).
Controtesta: In pressofusione d’alluminio. Cannotto Ø 24 mm, corsafino a 40 mm. Con scala graduata in mm. Contropunta girevole MK 2
e mandrino a cremagliera da 10 mm (B 12 – con perno conico/MK 2).
Carrello: In pressofusione di zinco. Slitta trasversale (corsa 85 mm) e slitta superiore (corsa 52 mm) in acciaio. La slitta superiore puó essere orientata per realizzare torniture coniche (scala graduata fino a 45°). Con torretta portautensili multipla e due inserti portautensili per il cambio rapido e regolazione in altezza senza problemi. Per utensili da 10 x 10 mm.
Azionamento: Potente motore a condensatore a due velocitá e trasmissione a cinghia a tre velocitá. Velocitá asse mandrino con motore impostato su 1: 80 –330 – 1.400/min. Con motore su 2: 160 – 660 e 2.800/min.

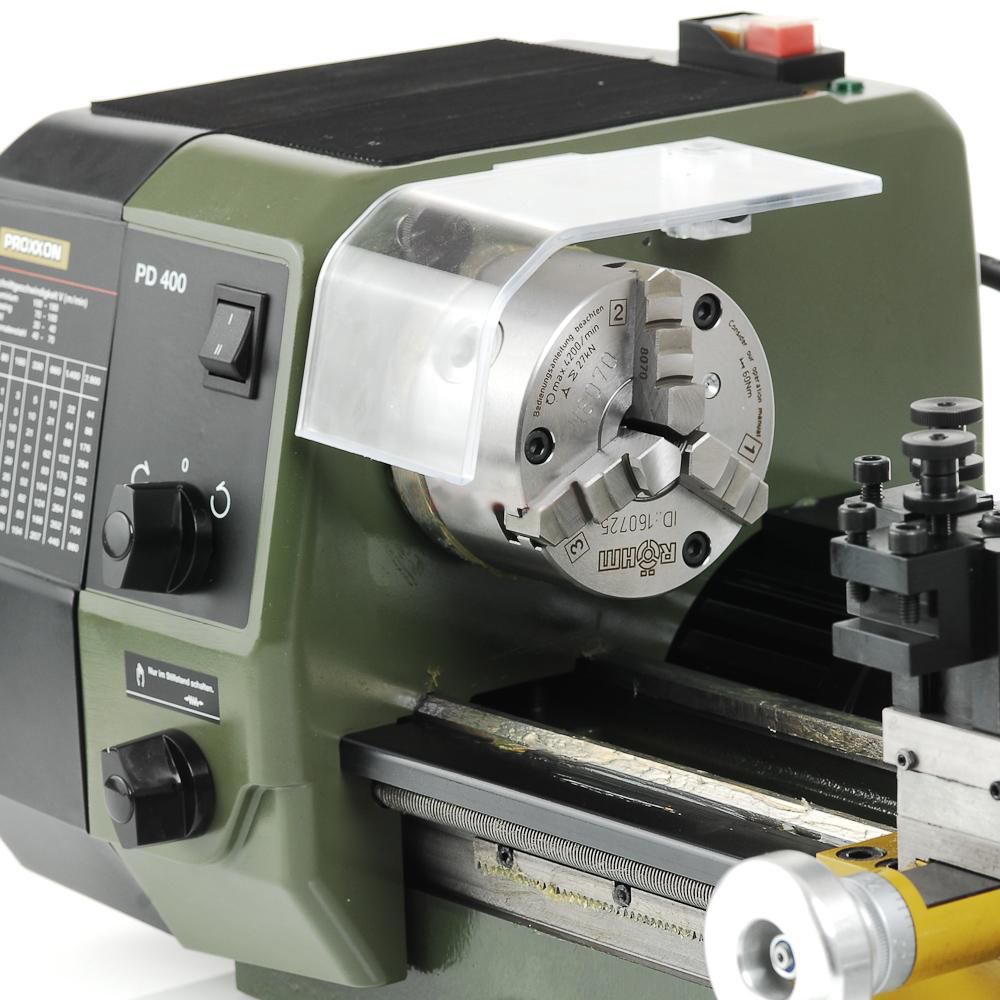

Mandrino del tornio: pregiato mandrino a 3 griffe a norma DIN 6386, classe 1 (concentricità 0,04 mm). Capacità di serraggio da 3 a 100 mm (in dotazione una serie di griffe per serraggi interni e una serie di griffe per serraggi esterni). Compresa calotta di protezione con interruttore di sicurezza.

Volantini: In alluminio con anello graduato azzerabile. Sulla slitta trasversale e sulla slitta superiore: 1 tacca = 0,025 mm. 1 giro = 1 mm. Sulla controtesta e sulla vite conduttrice: 1 tacca = 0,05 mm. 1 giro = 1,5 mm.
Spostamento rapido del carrello: Tramite grande volantino e crema gliera sul basamento.
Dispositivo per filettare: Per filettature sinistrorse e destrorse. Con ruote dentate intercambiabili per 19 diversi passi (metrici): 0,2 – 0,25 –
0,3 – 0,35 – 0,4 – 0,45 – 0,5 – 0,6 – 0,7 – 0,75 – 0,8 – 0,9 – 1 – 1,25 – 1,5 – 1,75 – 2 – 2,5 – 3 mm. Anche per filettature in pollici da 10 a 48 filetti.
