Dima portatile per cerinere CMT335

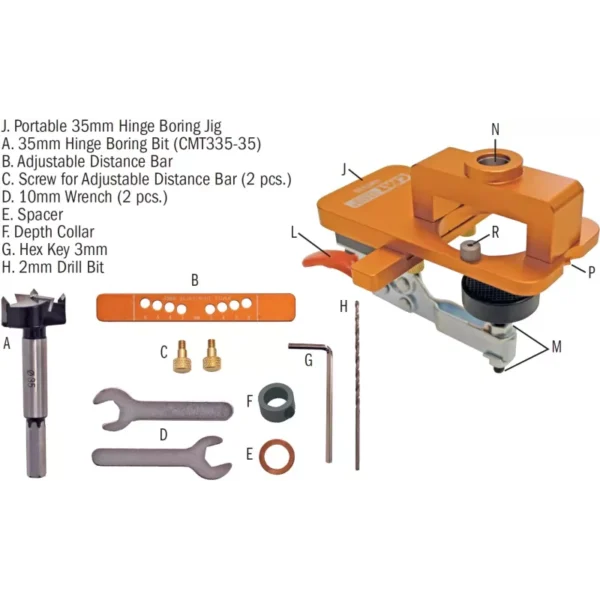

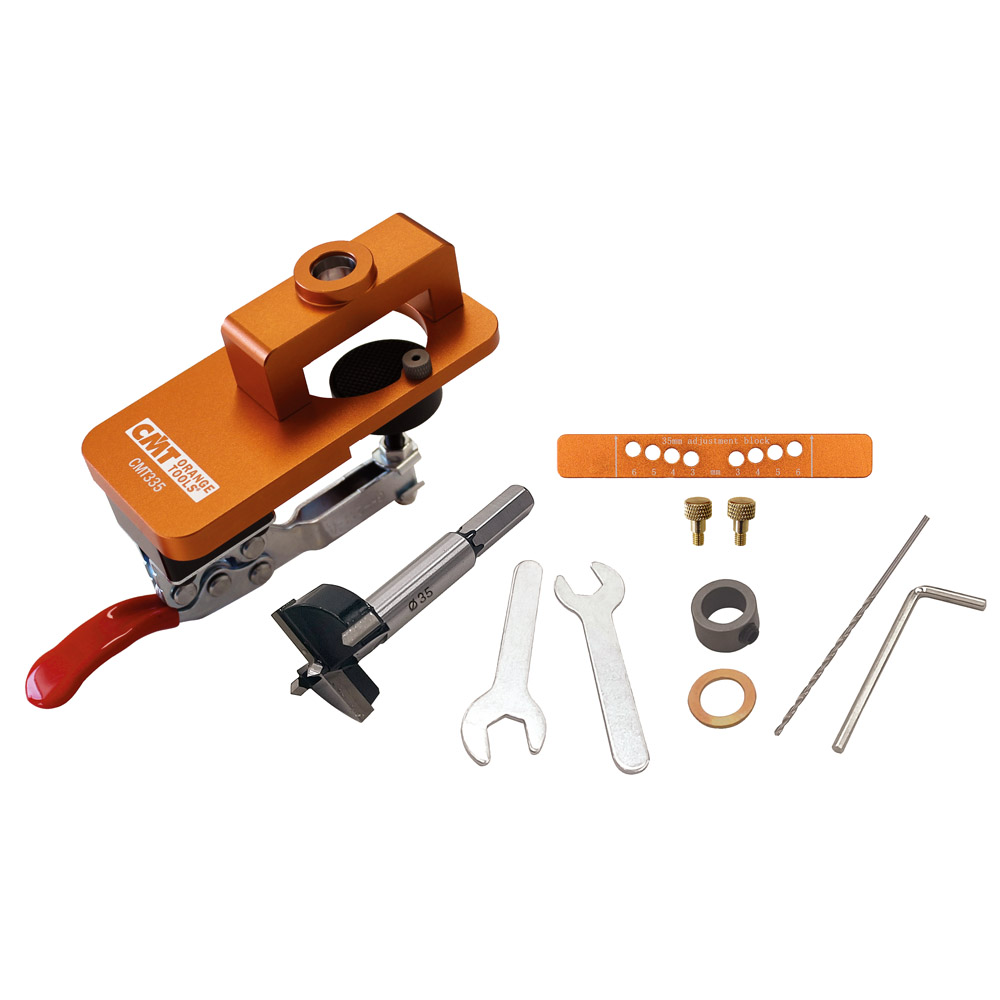

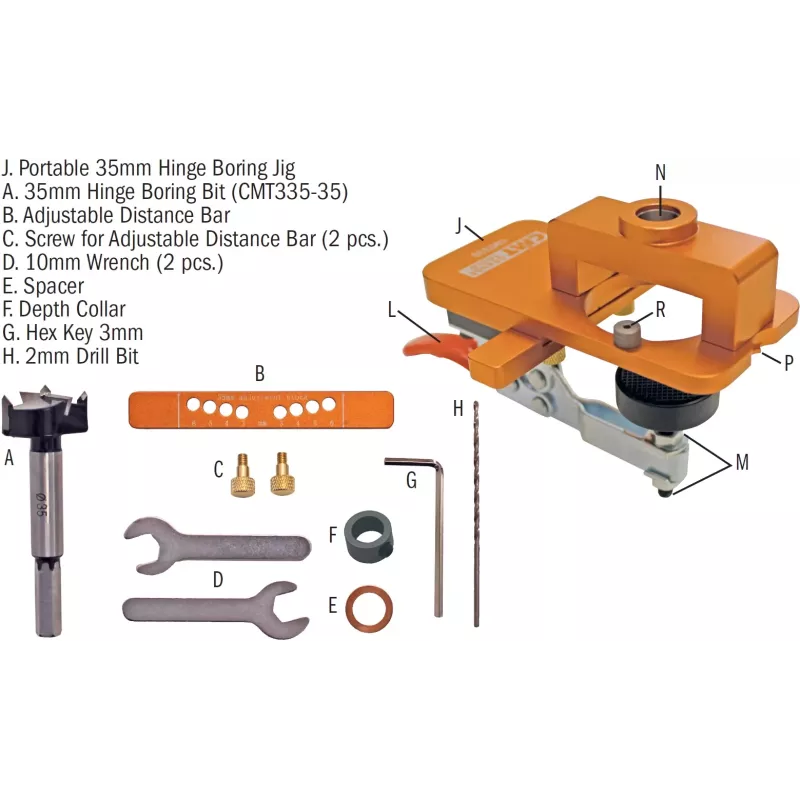

Dotazione standard:
J. Dima Portatile per Cerniere 35mm
A. Punta per Cerniere 35mm (CMT335-35)
B. Barra di Regolazione Distanza
C. Vite per Barra di Regolazione Distanza (2 pz.)
D. Chiave 10mm (2 pz.)
E. Distanziale
F. Anello di Battuta
G. Chiave Esagonale 3mm
H. Punta 2 mm
LA DIMA CMT335 SUPPORTA SOLAMENTE L’UTILIZZO DELLA PUNTA PER CERNIERA DA 35MM
(Art. CMT335-35).
Dima portatile per cerinere CMT335
Description
Description
ISTRUZIONI D’UTILIZZO
1. Aprite il morsetto a leva [L] del vostro CMT335 [J] e inserite la Punta per Cerniera da 35mm
[A], dall’alto verso il basso, all’interno del foro dove alloggia il cuscinetto da 12mm [N].
2. Inserite nell’attacco della Punta per Cerniera il distanziale [E] e l’anello di battuta [F], con la
chiave esagonale [G] stringete il grano dell’anello di battuta per bloccarlo.

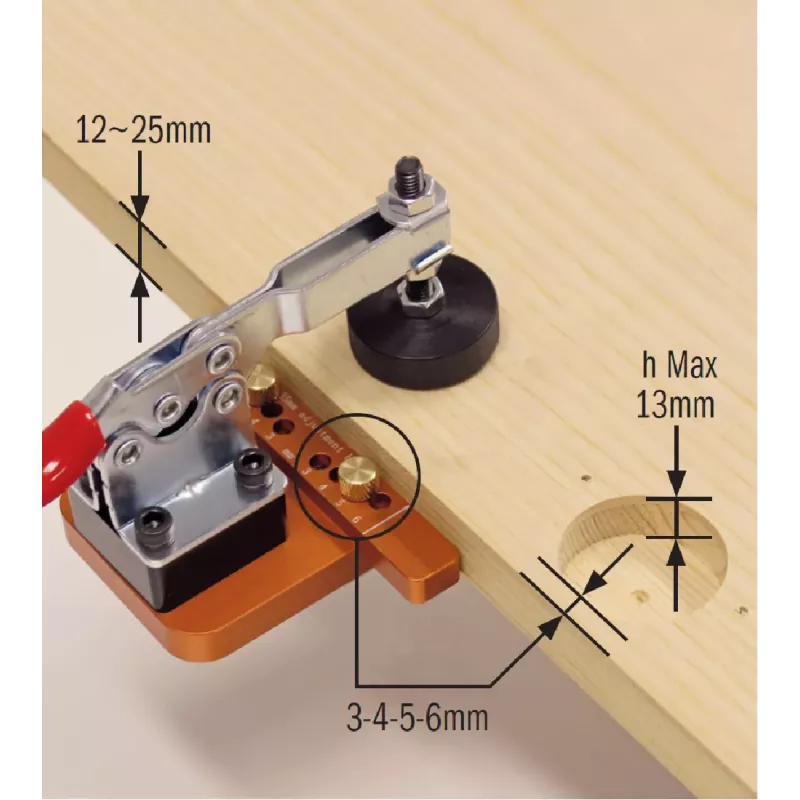

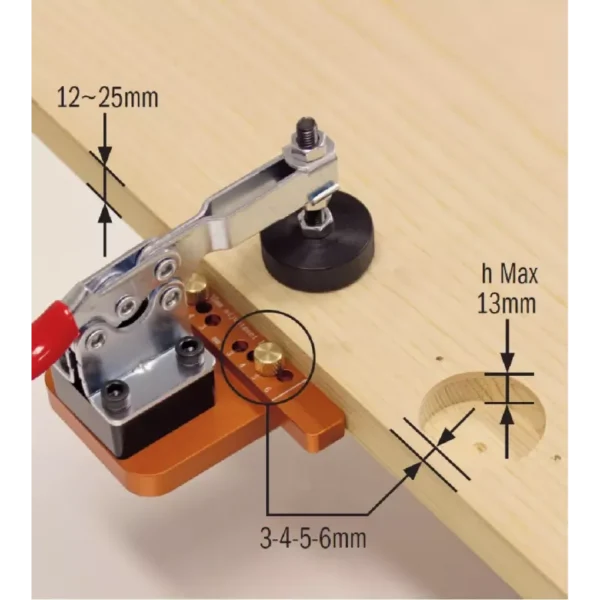

3. A seconda del vostro modello di cerniera, regolate la profondità di foratura desiderata (max
13mm), spostando l’anello di battuta [F].
4. Montate la Barra di Regolazione Distanza [B] tramite le relative viti [C].
Le frecce della barra, dovranno puntare verso la Punta per Cerniera.
La distanza del foro principale dal bordo del pannello, può essere settata cambiando la
posizione delle viti nei relativi fori (3-4-5-6 mm) a seconda del vostro modello di cerniera
(il modello più comune è settato a 5mm).
5. Allentando e stringendo i dadi [M] con le chiavi [D] potrete definire lo spessore (da 12 a
25 mm) del materiale da lavorare che dovrete bloccare con la dima.
6. Tracciate una riga di riferimento sul pannello da lavorare, corrispondente al centro della
cerniera che dovrete montare.
7. Fissate, tramite la leva [L] la vostra dima CMT335 al pannello da lavorare e con l’aiuto della
sporgenza di riferimento [P], centratela sulla riga appena disegnata.
8. Collegate il vostro trapano all’attacco della Punta per Cerniera e premendo l’utensile verso
il basso realizzate il foro principale della cerniera.
9. Montate la punta da 2mm [H] sul vostro trapano e praticate due piccoli fori di riferimento
tramite le apposite boccole [R].
10. Non vi resta che montare la vostra cerniera fissandola con due viti ed il gioco è fatto.
LA DIMA CMT335 SUPPORTA SOLAMENTE L’UTILIZZO DELLA PUNTA PER CERNIERA DA 35MM
(Art. CMT335-35).
J. Dima Portatile per Cerniere 35mm / A. Punta per Cerniere 35mm (CMT335-35) / B. Barra di Re-
golazione Distanza / C. Vite per Barra di Regolazione Distanza (2 pz.) / D. Chiave 10mm (2 pz.) / E.
Distanziale / F. Anello di Battuta / G. Chiave Esagonale 3mm / H. Punta 2 mm
